Adran Arwr｜Uchel-Precision Mill Head Solutions
- Deunydd: BS3100-A2 cast dur, a ddewiswyd ar gyfer ymwrthedd effaith uchel a chryfder blinder
- Egwyddor Gweithio: Mae'r pen porthiant yn rheoli mynediad mwyn i'r felin, yn cefnogi lleoli leinin, ac yn trosglwyddo llwythi echelinol a rheiddiol i strwythur y felin
- Ceisiadau: Wedi'i gynllunio ar gyfer melinau SAG, melinau AG, a melinau pêl malu mawr sy'n gweithredu o dan amodau-o effaith uchel
- Ffocws Peirianneg: Mae flanges a rhyngwynebau peiriannu manwl-gywir yn lleihau camlinio, lefelau dirgryniad is, ac yn ymestyn bywyd gwasanaeth leinin a dwyn
- Deunydd: Dur cast BS3100-A2 gyda thriniaeth wres dan reolaeth ar gyfer sefydlogrwydd straen
- Egwyddor Gweithio: Mae'r pen gollwng yn rheoli allanfa slyri, yn cefnogi leinin, ac yn gwrthsefyll llwythi cylchol parhaus yn ystod gweithrediad y felin
- Ceisiadau: Defnyddir yn helaeth mewn melinau SAG a melinau pêl malu sy'n gofyn am ddibynadwyedd strwythurol uchel a bywyd gwasanaeth hir
- Ffocws Peirianneg: Mae geometreg wedi'i optimeiddio a gorffeniad arwyneb yn lleihau crynodiad straen ac yn gwella argaeledd melinau tymor hir
Uchel-Precision vs Conventional Mill Heads
Pam Mae Peirianneg Fanwl yn Gwneud Gwahaniaeth Mesuradwy
trachywiredd uchelpennau melinyn gydrannau strwythurol peirianyddol, nid yn rhannau cast cyfnewidiadwy. O'i gymharu â gorchuddion diwedd confensiynol, mae pennau bwydo manwl gywir a phennau gollwng yn gwella dosbarthiad llwyth, rheoli dirgryniad a bywyd gwasanaeth yn sylweddol. Mewn melinau SAG a phêl mawr, gall hyd yn oed gwyriad dimensiwn bach gynyddu straen deinamig, gan arwain at fethiant leinin cynamserol a chauadau heb eu cynllunio.
| Agwedd Peirianneg | Uchel-Precision Mill Head | Clawr Diwedd confensiynol |
| Goddefgarwch Dimensiynol | ±1.0 mm neu'n dynnach | ±3-5 mm |
| Rheiddiadur Runout | Llai na neu'n hafal i 0.20 mm | Often >0.50 mm |
| Gwastadedd fflans | Llai na neu'n hafal i 0.15 mm | Heb ei reoli |
| Dosbarthiad Straen | Gwisg, wedi'i optimeiddio gan geometreg | Crynodiad straen lleol |
| Bywyd Gwasanaeth Liner | Wedi'i ymestyn 20-30% | Wedi'i fyrhau, gwisgo anwastad |
| Dibynadwyedd-Tymor Hir | Wedi'i gynllunio ar gyfer dyletswydd barhaus | Cynnal a chadw adweithiol |
Ar gyfer melinau sy'n fwy na 6 metr mewn diamedr neu sy'n gweithredu o dan trwybwn uchel, mae pennau melinau manwl uchel yn hanfodol i ddiogelu berynnau, leinin, ac argaeledd cyffredinol melinau.
Galluoedd Prosesu a Manteision Peirianneg
Rheoli Deunydd
Dewisir dur bwrw BS3100-A2 oherwydd ei gydbwysedd cryfder a chaledwch. Mae cyfansoddiad cemegol rheoledig a thriniaeth wres yn sefydlogi'r microstrwythur, gan wella ymwrthedd blinder o dan lwythi malu cylchol.
Peiriannu Manwl
Mae peiriannu CNC ar raddfa fawr yn sicrhau gwastadrwydd fflans, crynodedd, a chysondeb dimensiwn, gan leihau'r addasiad ar-safle a lleihau dirgryniad gweithredol.

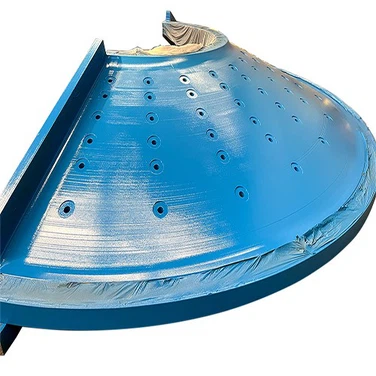

Hyblygrwydd Segmentaidd
Mae pennau melin ar gael fel 4 × 90 gradd, 2 × 180 gradd, neu ddyluniadau annatod i gydbwyso dichonoldeb trafnidiaeth, cyfyngiadau gosod, a gofynion strwythurol.
Rheoli Gorffen Arwyneb
Mae garwedd wyneb rheoledig yn gwella cywirdeb seddi leinin ac yn lleihau crynodiad straen ar ryngwynebau cyswllt.
Dyfnder Arolygu
Mae archwiliadau aml-gam yn gwirio cywirdeb peiriannu, cywirdeb strwythurol, a pharodrwydd cydosod cyn ei ddanfon.
Cymorth Peirianneg
Rhoddir toddiannau codi a chanllawiau paru bolltau i bob pen melin, gan leihau risg gosod ac amser segur.
Canllaw Dewis Pen Felin Custom
Sut mae Peirianwyr yn Dewis y Pen Bwydo Cywir neu'r Pen Rhyddhau
Mae dewis pen melin yn gofyn am gydweddu dyluniad strwythurol, cywirdeb peiriannu, a strategaeth segmentu i amodau gweithredu gwirioneddol. Isod mae -ganllaw peirianneg ymarferol i ddeall ffurfweddiadau ein cynnyrch.
1. Diamedr Melin a Chyfyngiadau Pwysau
Ar gyfer melinau sy'n fwy na 6 metr mewn diamedr, argymhellir pennau melinau segmentiedig (4 × 90 gradd neu 2 × 180 gradd) i leihau pwysau cludiant a symleiddio'r gosodiad ar y safle. Mae pennau melinau annatod yn parhau i fod yn addas ar gyfer melinau llai gyda chapasiti codi digonol.
2. Llwyth Gweithredu a Trwybwn
Mae melinau SAG trwybwn uchel yn cynhyrchu llwythi effaith cylchol ar y pen gollwng. Mae geometreg pen rhyddhau wedi'i hatgyfnerthu gyda rheolaeth dynnach ar rediad yn lleihau straen blinder ac yn sefydlogi arllwysiad slyri.
3. Strategaeth Gosod a Chynnal a Chadw
Mae pennau porthiant segmentiedig yn caniatáu gosod fesul cam ac ailosod leinin yn haws, gan leihau amser segur. Mae dyluniadau annatod yn ffafrio anhyblygedd ond mae angen manylder gosod uwch.
4. Nodweddion Mwyn
Mae angen gwell gorffeniad arwyneb a chywirdeb rhyngwyneb leinin ar fwynau sgraffiniol iawn i atal traul anwastad a llacio bolltau.
FAQ
Cwestiynau Peirianneg Mill Head
Beth yw'r gwahaniaeth swyddogaethol rhwng pen bwydo a phen rhyddhau?
Pennau porthiantrheoli mynediad deunydd, trosglwyddo llwyth, ac aliniad leinin, trapennau rhyddhautrin allanfa slyri parhaus a straen strwythurol cylchol. Mae angen geometreg a blaenoriaethau peiriannu gwahanol ar bob un i gynnal sefydlogrwydd ac effeithlonrwydd melinau dros gylchoedd gweithredu hir.
Sut mae cywirdeb peiriannu yn effeithio ar berfformiad y felin?
Goddefiannau tynnach a rhediad rheolediglleihau dirgryniad yn uniongyrchol, gwisgo leinin anwastad, a gorlwytho dwyn. Gall hyd yn oed cynnydd o 0.3 mm mewn rhediad gynyddu straen deinamig yn sylweddol mewn melinau diamedr mawr.
Argymhellir dyluniadau segmentiedig pancyfyngiadau trafnidiaeth, capasiti craen, neu ofod gosodcyfyngu ar drin cydrannau annatod mawr. Maent hefyd yn lleihau amser segur cynnal a chadw trwy alluogi amnewidiad rhannol.
A ellir addasu pennau melin ar gyfer gwahanol gymwysiadau malu?
Oes.Cynllun segmentu, dimensiynau fflans, patrymau bolltau, gorffeniad wyneb, a darpariaethau codiyn cael eu haddasu yn seiliedig ar faint y felin, math o fwyn, ac amcanion gweithredol.
Materion Pen y Felin Gyffredin ac Atebion Peirianyddol
Dirgryniad Gormodol
Achos: Concentricity gwael neu fflatrwydd fflans
Ateb: Peiriannu manwl a rheoli runout
Methiant Leinin Cynamserol
Achos: Dosbarthiad llwyth anwastad
Ateb: Geometreg rhyngwyneb wedi'i optimeiddio
Llacio Bollt
Achos: Camlinio twll neu afreoleidd-dra arwyneb
Ateb: drilio dan reolaeth ac arolygu ffit
Cychwyn Crac
Achos: Crynodiad straen
Ateb: Optimeiddio strwythurol a thriniaeth wres
Galwad i Weithredu｜Peirianneg yn dechrau gyda'r Right Mill Head
Nid yw pennau melinau manylder uchel yn gastiau nwyddau-maent yn gydrannau strwythurol hanfodol sy'n pennu effeithlonrwydd malu, dibynadwyedd, a chost cylch bywyd.
Os ydych chi'n gwerthusopennau bwydo neu bennau gollwng ar gyfer melinau SAG, melinau pêl, neu felinau malu, ymgysylltu â-gwneuthurwr peirianneg sy'n deall amodau gweithredu go iawn.
Gofynnwch am luniadau peirianneg, argymhellion goddefgarwch, neu ateb pen melin wedi'i addasu heddiw.
Mae ein tîm yn cefnogi prosiectau mwyngloddio byd-eang gyda systemau pen melin allforio-parod, uchel-fanwl.
